枚葉レーザー試作加工機
武蔵ワイヤードは、独自のロールtoロールフィルム連続加工試作機に加えて、現在3種類の平面的なステージ駆動枚葉試作機を保有しております。多くのお客様がロールtoロールでの加工を検討する前に、A4サイズや小片でのフィルムへの加工テストのご要望をいただくため、弊社社内において、3種類のレーザーとガルバノミラーを組み合わせた枚葉加工機を設置し、初期の加工検討を早期に実施できる体制を整えております。
このため、加工検討から小片テスト、更に量産化へのスケールアップを見据えた加工検討が可能であり、開発初期段階から全面的に量産化への検討をサポートさせていただきます。
| L01 | H01 | P01 | |
|---|---|---|---|

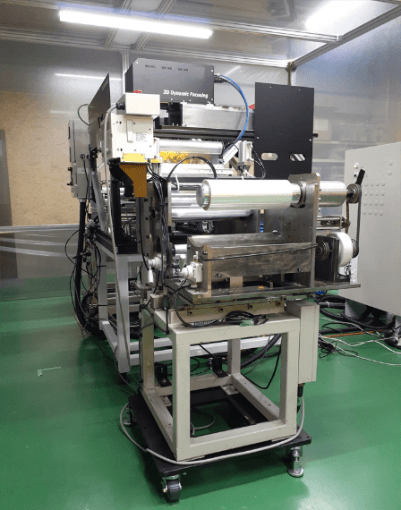

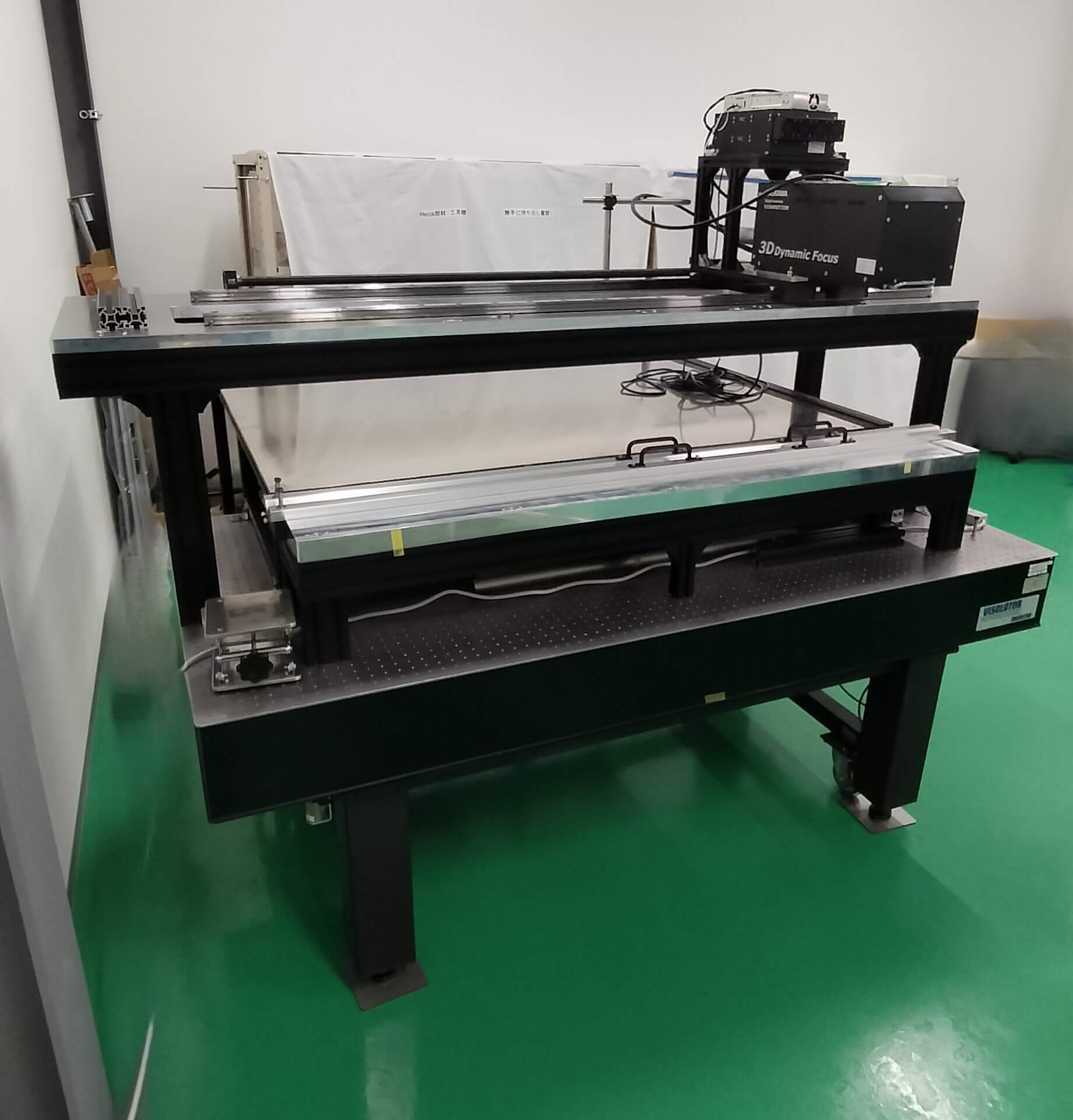

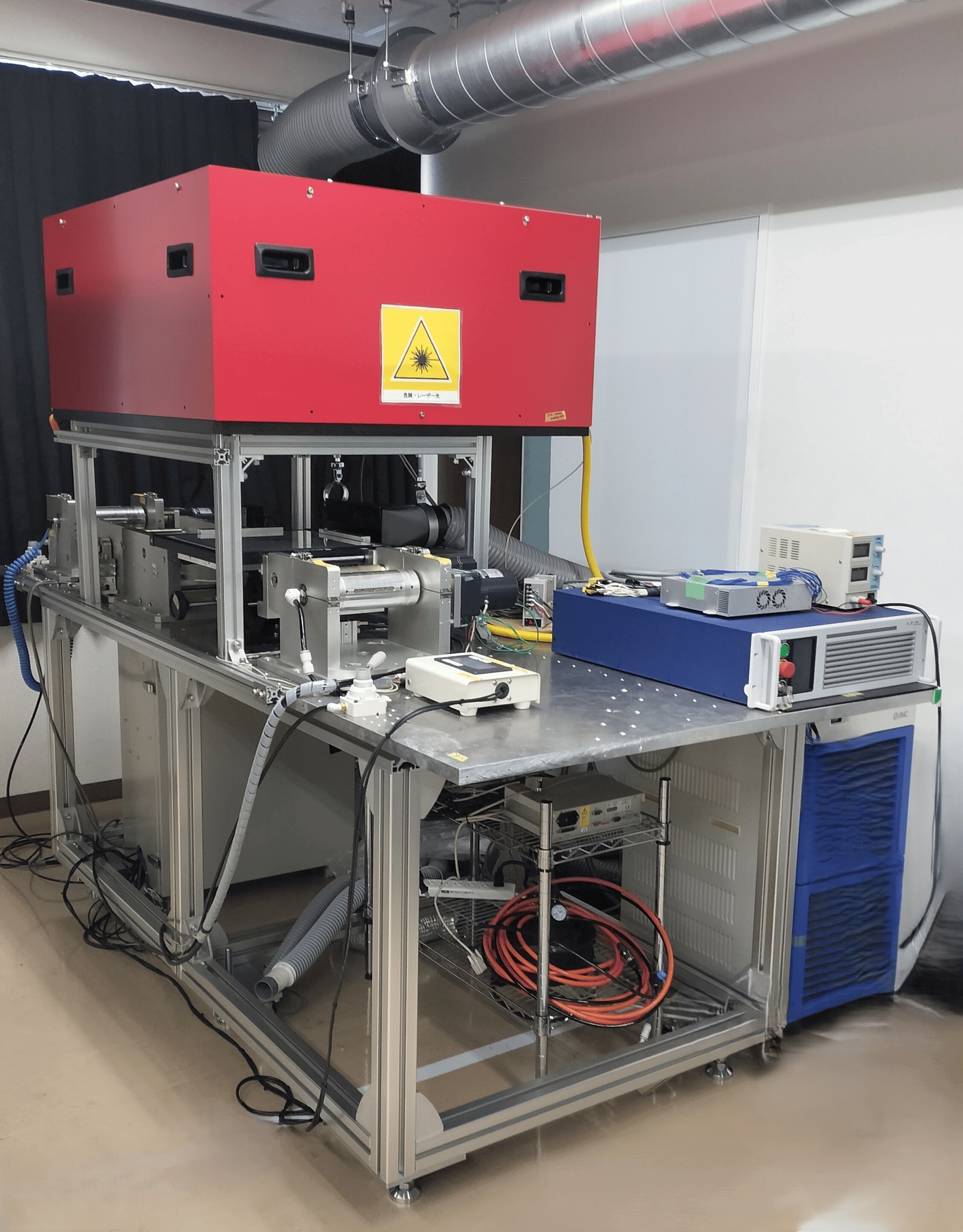

| 装置外観 |  |  |  |
| 加工範囲 | 30㎜ ×30㎜(テレセン） (テーブル稼働範囲300mm×300mm) | 300㎜ ×300㎜ (テーブル稼働可） | 150㎜ ×150㎜ (テーブル稼働可) |
| ガルバノ | 〇 | 〇 | 〇 |
| 入射径 | 10~15μｍ | 50~60μｍ | 20~25μｍ |
| 波長 | 532nm | 1064nm | 355nm |
| 繰返し周波数 | 400、500、650、800,1000kHz | 15～300kHz （定格50kHz） | 30～300kHz （定格50kHz） |
枚葉レーザー加工事例
