多層構造フィルムへのレーザー微細穴あけ加工事例
AlとPETを積層した多層構造フィルムに対し、レーザーによる微細穴あけ加工を実施しました。

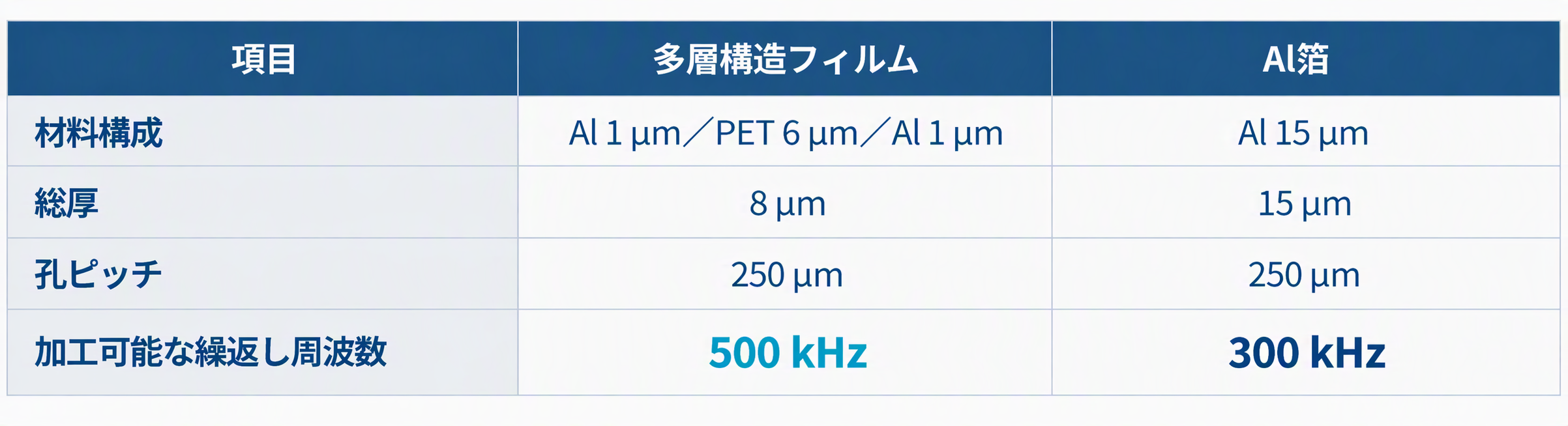

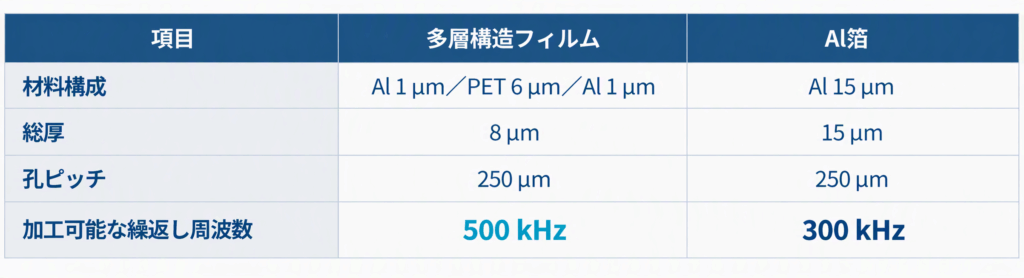

多層構造フィルムとAl箔について、同じ孔ピッチで穿孔に必要なパルスエネルギーと、加工可能な繰返し周波数の比較も実施しています。
多層構造フィルムへの微細穴あけ加工

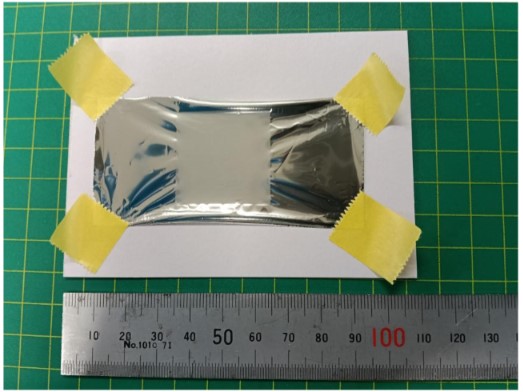

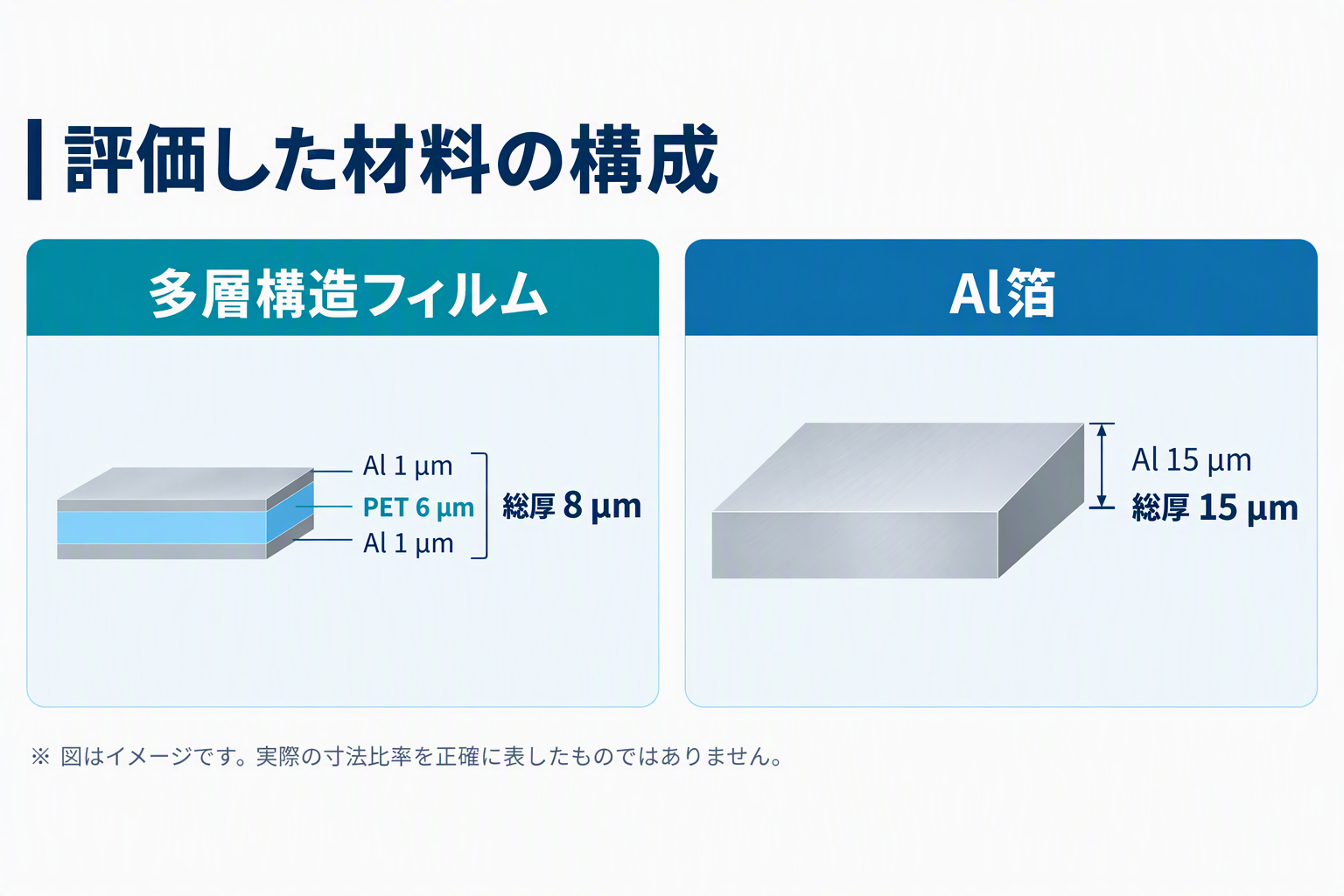

今回評価した多層構造フィルムは、PET層の両側にAl層を設けた積層材料です。
比較対象には、厚さ15 μmのAl箔を使用しました。

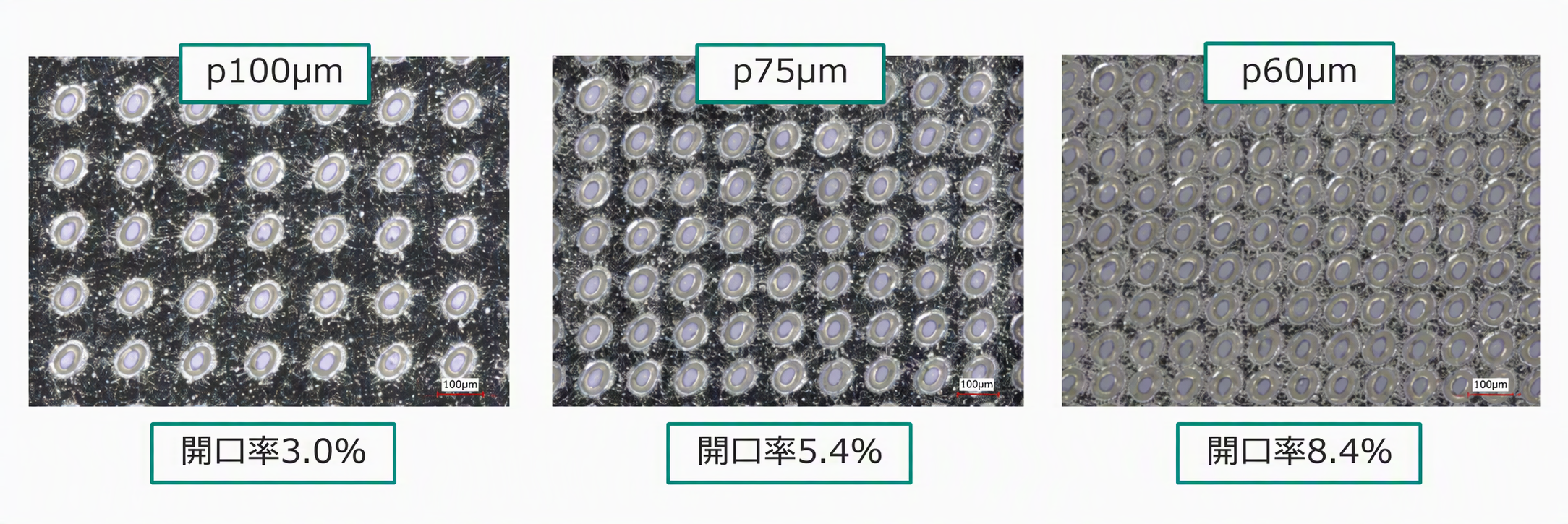

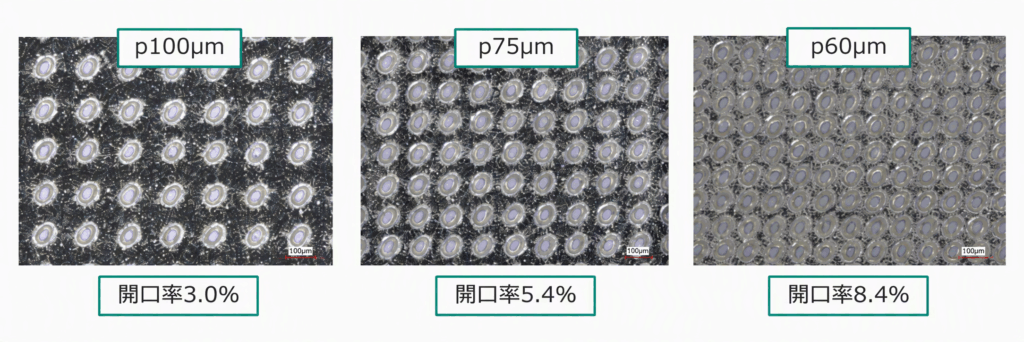

加工結果（貫通穴加工の事例）
多層構造フィルムへのレーザー微細穴あけ加工が可能であることを確認し、Al箔と比較して約1.7倍の加工速度を実現しました。
※上記の観察画像と比較評価では加工条件が異なります。観察画像はグリーンフェムト秒レーザー（12 shot）、250 µmピッチでの比較評価はグリーンナノ秒レーザー（1 shot）による加工結果です。
レーザー穴あけ加工のご相談
金属箔、樹脂フィルム、多層構造フィルムなどへのレーザー穴あけ加工をご検討の方は、お問い合わせフォームよりご相談ください。
材料、厚さ、希望する孔径・孔ピッチ、加工範囲など、現時点で分かる情報をお知らせいただくことで、加工可否の確認を進めやすくなります。
